Unsere Leistungen in der Wirbelstromprüfung (ET) umfassen:

  • Leitfähigkeitsmessung
  • SLOFEC™ (Scansystem zur Detektion von örtlichen Korrosionsstellen)
  • PEC (Pulsierende Wirbelstromprüfungen)
  • Wärmetauscherrohrprüfungen
  • Schichtdickenmessung (Cladding-Messung)

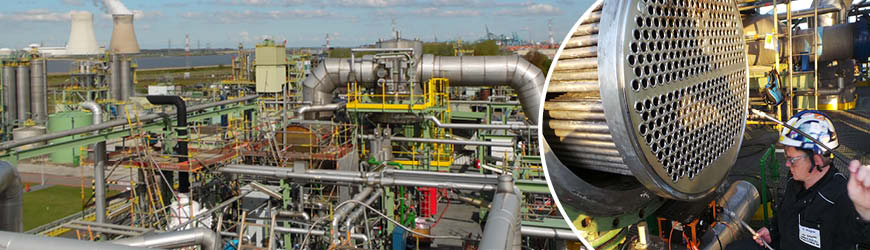

Bei der Rohrprüfung geht es um die Prüfung der Berohrung von Wärmetauschern. Wärmetauscher sind wichtige Bestandteile technischer Anlagen. Ein Versagen führt nicht selten zum ungeplanten Abfahren der Anlage und damit zu nicht unerheblichen Kosten.

Mit den Verfahren der Rohrprüfung (Wirbelstromprüfung, IRIS-Messung und Sichtprüfung) liefern wir Informationen über die aktuelle Wanddicke der Berohrung. Damit können zum einen kritische Rohre sofort repariert und zum anderen künftige Maßnahmen aufgrund einer soliden Datenbasis geplant werden.

Sichtprüfung

Bei der Sichtprüfung werden zuerst die technischen Angaben zum Wärmetauscher überprüft. Danach erfolgt eine eingehende Betrachtung der Rohre und der Rohrplatte unter Zuhilfenahme von mechanischen Messgeräten. Alle Auffälligkeiten werden dokumentiert und mit dem Auftraggeber besprochen.

Als zusätzliche Dienstleistung bieten wir auch eine indirekte Sichtprüfung mit einem Video-Endoskop an.

Wirbelstromprüfung (Eddy-Current-Testing)

Das Wirbelstromverfahren ist ein elektromagnetisches Prüfverfahren zur Untersuchung von Wärmetauscherrohren. Prüfbar sind prinzipiell alle elektrisch leitfähigen Werkstoffe.

Unter dem Begriff Wirbelstromprüfung sind verschiedene Techniken zusammengefasst, die je nach Art der Rohre und der erwarteten Schädigungen angewendet werden:

  • Standard-Wirbelstrom
  • Wirbelstrom mit Vormagnetisierung (PartialSaturationEddy-Current)
  • Fernfeld-Verfahren (Remote-Field-Testing)
  • Verschiedene Array-Techniken

IRIS-Messung (Internal Rotary Inspection Service)

Bei der IRIS-Messung wird das Ultraschallsignal mit einem Spiegel senkrecht in die Rohrwand eingeleitet. Durch die sehr schnelle Rotation des Spiegels erfolgt so eine lückenlose Abtastung der Rohrinnenoberfläche und eine Messung der Wanddicke über die komplette Rohrlänge.

Dieses Verfahren ist durch seine große Genauigkeit bei der Messung der Wanddicken gekennzeichnet. Es liefert echte Wanddickenmesswerte und die Ergebnisse werden in einem C-Scan dargestellt.
