Genaue Positionen & statistische Analysen von AE-Signalen

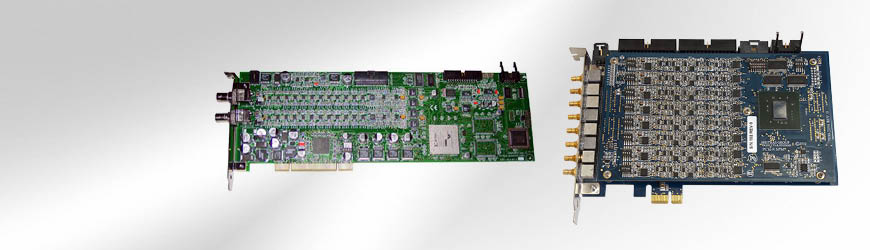

GMA bietet zwei unterschiedliche Messkarten zur Aufnahme und Verarbeitung von Schallemission an, die für unterschiedliche Einsatzmöglichkeiten optimiert wurden und für genaue Positionen und statistische Analysen von AE-Signalen genutzt werden.

Die 2-Kanal Messkarte PCI-2 ist der Standard für Aufgabenstellungen in Forschung und Entwicklung. Die 8-Kanal Messkarte PCI-8 Express ist ein neuer Meilenstein und löst unsere 8-Kanal Messkarte SAMOS ab. Die PCI-8 Express Messkarte ist der optimale Kompromiss für alle Anwendungen, die eine hohe Kanalanzahl benötigen (z.B. bei der Tankbodenprüfung mit Schallemission).

PCI-2 Messkarte:

• 2 Schallemissionskanäle mit Wellenformaufzeichnung und zeitgleicher Merkmalsextraktion
• Bandbreite: 1 kHz bis 3 MHz
• Sehr hohe Auflösung mit 18-bit und einer maximalen Abtastrate von 40 MHz
• Messung und simultane Aufzeichnung von bis zu 8 externen Größen (Druck, Temperatur, etc.)
• Schwellwertunabhängige Wellenformaufzeichnung mit hoher Abtastrate und beliebiger Länge („Waveform streaming“)
• Einstellbare analoge Frequenzfilter: 4 Hochpassfilter und 6 Tiefpassfilter (frei kombinierbar)
• Phantomspeisung 28 V Gleichspannung für die Vorverstärker

PCI-8 Express Messkarte:

• 8 Schallemissionskänale mit Wellenformaufzeichnung und zeitgleicher Merkmalsextraktion
• Bandbreite: 1 kHz bis 1,2 MHz
• Hohe Auflösung mit 16-bit und einer maximalen Abtastrate von 10 MHz
• Messung und simultane Aufzeichnung von bis zu 8 externen Größen (Druck, Temperatur ,etc.)
• Schwellwertunabhängige Wellenformaufzeichnung mit hoher Abtastrate und beliebiger Länge („Waveform streaming“)
• Einstellbare analoge Frequenzfilter: 4 Hochpassfilter und 3 Tiefpassfilter (frei kombinierbar)
• Mehr als 500 digitale Frequenzfilter
• Phantomspeisung 28 V und 5V Gleichspannung für die Vorverstärker
• Zeitsynchronisation zwischen unterschiedlichen Komplettsystemen ist optional
