Semiautomatischer Scanner für zerstörungsfreie Prüfung

  • Semiautomatisierter Scanner für die ZfP

Qualitätsbewertung von CFK, GFK und Metallen durch schnelles und genaues Scannen

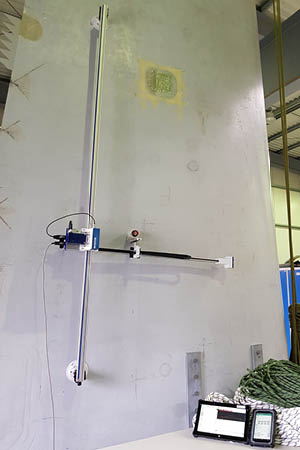

Der Spider Scanner von GMA ist ein leichter, tragbarer XY-Scanner, der speziell für die (semi-)automatisierte zerstörungsfreie Bewertung von Metall- und Verbundstrukturen entwickelt wurde. Er kann mit Saugfüßen oder Magneten direkt am Prüfstück befestigt oder an einem variablen Stativ vor der zu prüfenden Fläche fixiert werden. Der Scanner ist sowohl horizontal als auch vertikal einsetzbar und ist dadurch auch für beengte Platzverhältnisse geeignet. Aufgrund des geringen Gewichts von ca. 9kg und der strukturellen Stabilität, ist er auch für die Überkopfinspektion anwendbar.

Dank der Bewegung eines einzelnen Sensors mit bis zu 1,5 m/s und einem minimalem Spurabstand von 0,5mm, ergibt sich eine hohe Bildauflösung. Dadurch eignet sich das System hervorragend für konventionelle UT- und Phased Array Prüfungen.

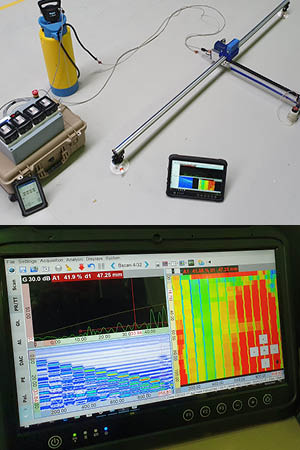

Der Scanner wird über ein drahtloses Bedienfeld (Tablet) gesteuert. Abhängig von der Objektpositionierung und den Umgebungsbedingungen lassen sich hierüber sehr einfach Bereiche definieren, die automatisch gescannt werden. Der modulare Aufbau ermöglicht eine hohe Flexibilität bei der Konfiguration des Scanners, je nach Testbereich und den Testbedingungen.

Ob Größenbestimmung von Fehlern, Schweißinspektionen, Korrosionskartierung oder ob metallische bzw. Verbundstrukturen geprüft werden sollen, die Inspektion kann schnell an großen oder unzugänglichen Bereichen durchgeführt werden.

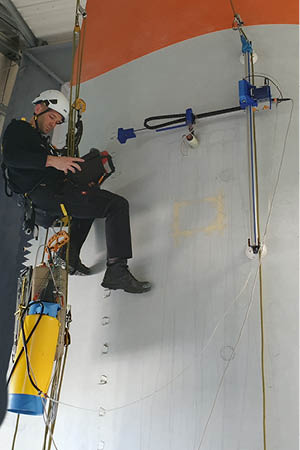

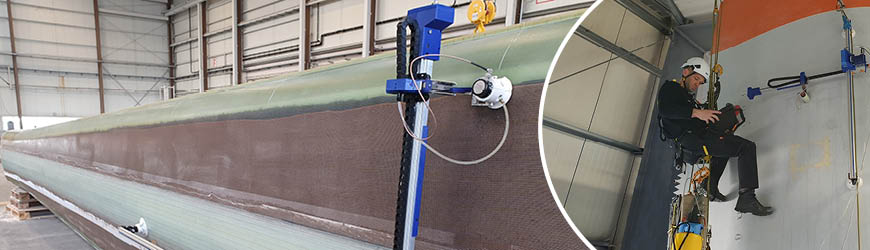

Mögliche Anwendungsbereiche umfassen den mobilen Einsatz durch Seilzugangstechnik für die Wind-, Öl- und Gasindustrie oder Inspektion für Bereiche mit eingeschränktem Platzangebot, wie z.B. Tankinspektionen. Einsatz findet der Scanner auch in der Produktion bei der Herstellung großer Elemente mit komplexen Formen, sowohl bei Halbfabrikaten als auch bei fertigen Strukturen.
