TOFD - Automatisierte Ultraschallprüfung

  • Schweißnahtprüfung durch Beugungslaufzeittechnik

Schweißnahtprüfung durch Beugungslaufzeittechnik

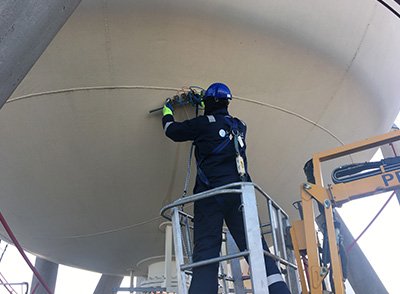

ToFD wird in erster Linie für die Prüfung von Schweißnähten eingesetzt, kann aber auch für die Prüfung von Schmiedestücken, Schiffs- und Druckbehälterwänden, Fahrbahnen von Brücken, Stahlkonstruktionen usw. verwendet werden. Im Gegensatz zu den üblichen Röntgenuntersuchungen wird bei ToFD keine ionisierende Strahlung freigesetzt. Daher gibt es keine schädlichen Auswirkungen auf Mensch und Umwelt. Dies hat natürlich den Vorteil, dass die Produktionsarbeiten in den meisten Fällen ohne Unterbrechung fortgesetzt werden können; es ist nicht notwendig, den Arbeitsbereich abzusperren und/oder den gesamten Bereich zu evakuieren. Daher können ToFD-Tests während der normalen Arbeitszeiten durchgeführt werden und müssen nicht in den Abend- oder Nachtstunden geplant werden.

Mit der ToFD-Schweißanalyse können große Schweißnahtlängen in sehr kurzer Zeit untersucht werden. Außerdem ist die Dauer der ToFD-Untersuchung im Gegensatz zur Durchstrahlungsprüfung nicht von der Materialstärke abhängig. Werden bei der ToFD-Untersuchung Unregelmäßigkeiten festgestellt, können diese sofort behoben werden. Die Entwicklung und Auswertung eines Röntgenbildes ist nicht erforderlich. ToFD-Scan nach der Reparatur + ToFD-Untersuchung können innerhalb desselben Einsatzes durchgeführt werden. Aufgrund der hohen Entdeckungswahrscheinlichkeit des Verfahrens werden Unregelmäßigkeiten, die von anderen ZfP-Verfahren (aufgrund der niedrigen Entdeckungswahrscheinlichkeit) schnell zurückgewiesen werden, bis zu einer bestimmten Grenze als akzeptabel angesehen. Im Vergleich zu herkömmlichen ZfP-Methoden können ToFD-Untersuchungen zu erheblichen Zeit- und Kosteneinsparungen führen.



Anwendungen

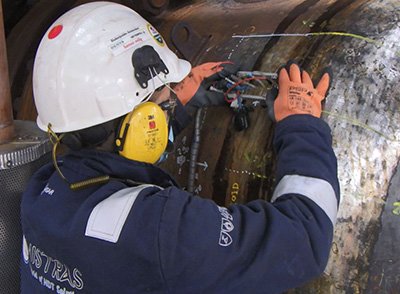

  • Schweißen: Prüfung nach ASME und DVGW

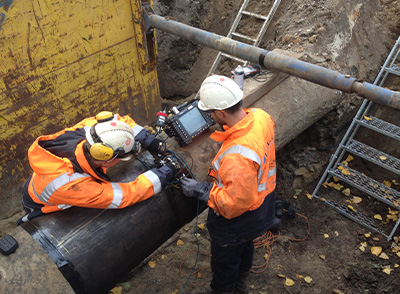

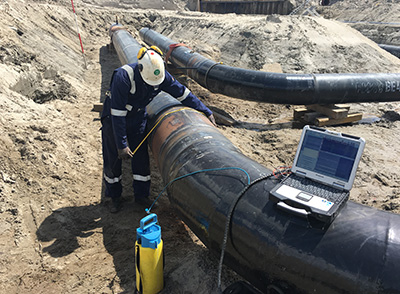

  • Rohrleitungen: Prüfung nach ASME, DVGW, API
  • Forschung zur wasserstoffinduzierten Rissbildung (HIC)
  • Forschung zur spannungsorientierten, wasserstoffinduzierten Rissbildung (SOHIC)
  • Forschung zum Hochtemperatur-Wasserstoffangriff (HTHA)

Vorteile von ToFD

  • Hohe Prüfgeschwindigkeit, schnelles lineares Abtasten des Prüfstückes

  • Hohe Wahrscheinlichkeit der Fehlerentdeckung

  • Sehr gute Einschätzung der Größe von Ungänzen

  • Detektion von Ungänzen, die nicht parallel zur Prüfstückoberfläche liegen

  • Einstellung unabhängig von Schweißnaht-Konfiguration
